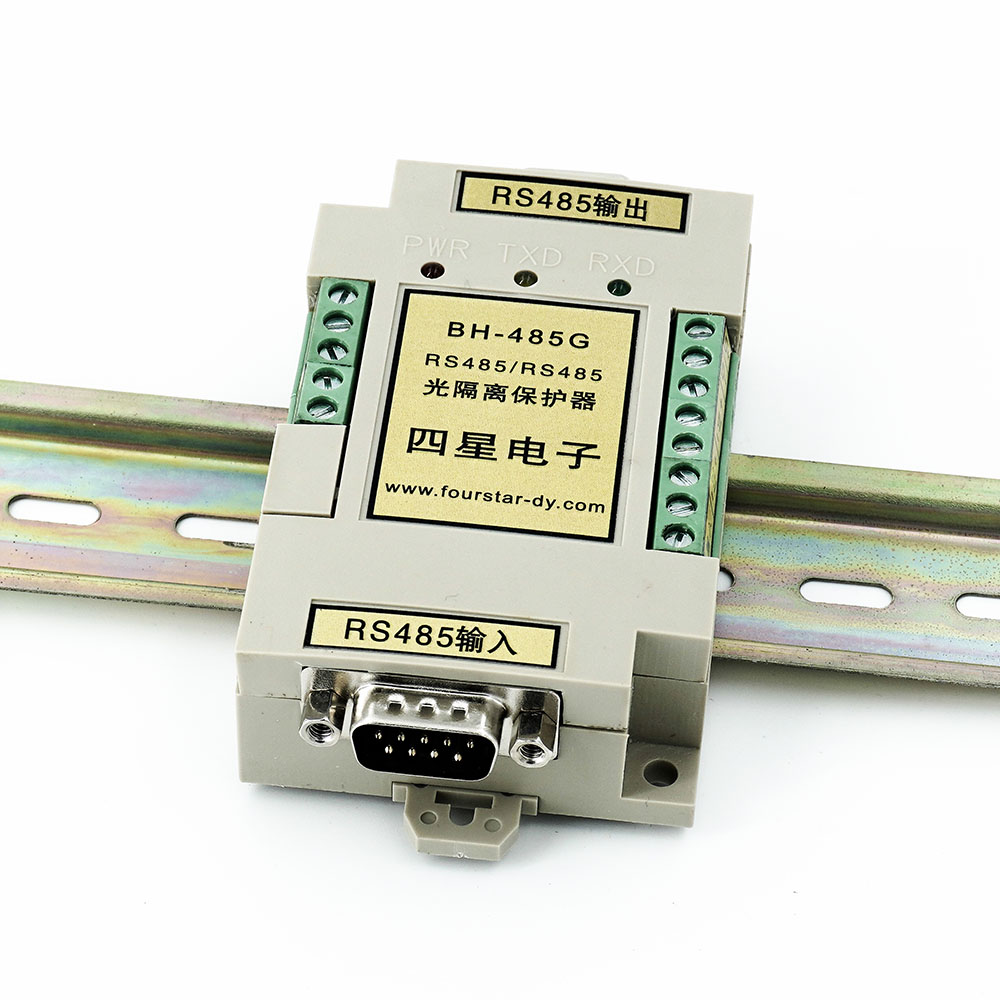

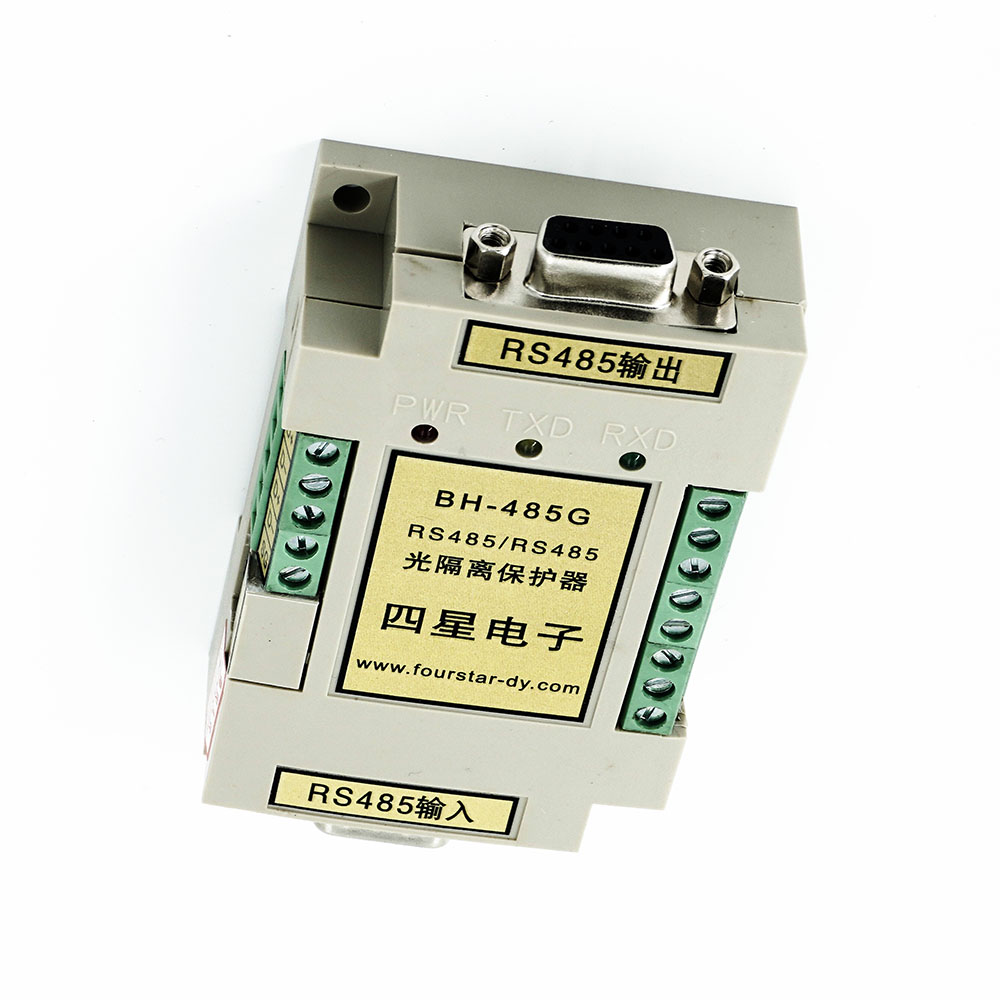

產品簡介

RS485光隔離保護器，防雷擊、靜電，通訊距離可達2公里（9600bps時），最高速率10Mbps，外接9～40VDC或5VDC電源任選。外形為導軌安裝的工業結構，帶有指示燈。

技術參數

1. 電源：外接24VDC（2008年以后的產品已改成9～40VDC寬電壓輸入），1W或5VDC，1W任選。

2. 最大通訊距離: 3500 米（4.8Kbps）、2000米（9.6Kbps）、1500米（19.2Kbps）、

　　　　　　　　800米（187.5Kbps）、200米（500Kbps）、100 米（1.5Mbps 、3Mbps）、

　　　　　　　　50 米（6Mbps）。

3. 最大通訊速率:0～10Mbps,自適應。

4. 總線上可掛64個RS485收發器(64個以上需申明，最多可帶512個)。

5. 具有瞬變電壓抑制功能,能承受功率高達600W的瞬態過壓，能防雷電和抗靜電放電沖擊。

6. 限斜率驅動器,使電磁干擾減到最小,并能減少傳輸線終端不匹配引起的反射。

7. 接收器輸入端開路故障保護。

8. 具有熱關斷功能。

9. 隔離電壓: 1000VDC。

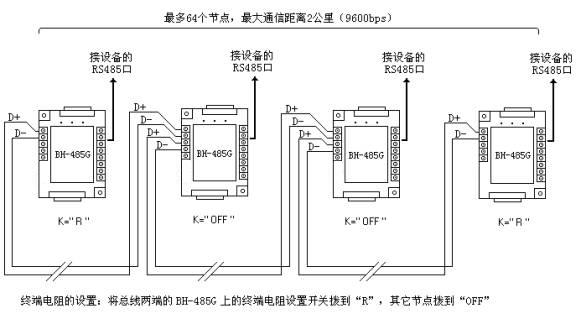

應用拓撲
